渦街流量計的應用案例

日期：2023-02-16 點擊量：

DMF是一種常見的溶劑,在精細化工應用比較多,而且回收量也比較大,一般采用精餾連續回收方式,要求精準的控制進出料和回流量,這樣對渦街流量計選型有一-定要求,在我們公司設計的一個DMF回收項目中,DMF采用精餾方式回收,其中對設計量需要準確的計量和控制,由于項目前期沒有選擇合適的流量計,導致精餾塔運行過程中不穩定,后來停車排查分析原因,找到問題是部分流量計的選型不合理。

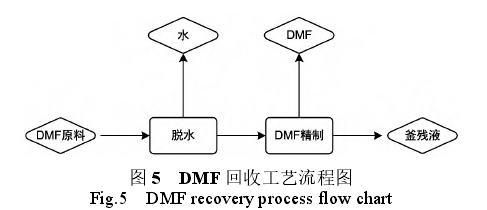

DMF回收工藝過程為: DMF原料進入脫水塔,塔頂脫除.水分,塔釜采出水分合格的DMF至DMF精制塔,DMF精制塔塔頂采出合格的DMF,塔釜排出少量廢液去處理,工藝流程見圖5。

DMF回收項目運行一段時間后,部分流量計顯示不正常,波動性比較大,針對存在的問題對流量計進行改造更換,最終將部分流量計換成渦街流量計,DCS可以正常顯示,流量測量曲線更穩定,波動性更小,生產可以正常穩定運行,渦街流量計在該DMF回收項目中發揮其重要作用,項目如期正常運轉,主要的改進點分析如下。
脫水塔釜采出流量計(F103)之前采用轉子流量計,由于轉子流量計測量的波動性比較大,而且浮子經常容易卡死,測量誤差偏大,使用效果不佳,經過改造后換成渦街流量計后,流量顯示更穩定可靠。
DMF精制塔回流流量計(F104)輸送介質的主要成分是DMF,之前采用電磁流量計一直顯示不正常,一直沒找到原因,后來取樣測電導率<5 us/cm,?沒有達到電磁流量計電導率最低要求指標,后來換成渦街流量計后,流量可以正常顯示。
DMF精制塔塔釜流量計(F105)之前采用渦輪流量計,由于內部采用葉輪機械零件,隨著使用時間長,渦輪葉片經常會卡死,流量顯示不正常,需要經常拆下維修清理,改造后換成渦街流量計,設備運行穩定,故障率比較低。

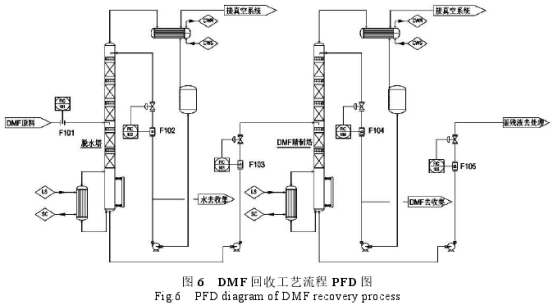

整個DMF回收車間經過改造后,采用渦街流量計替代了部分流量計,更新后的DMF回收工藝流程的PFD圖如圖6所示。

通過上述項目案例分析,可以判斷不同類型的流量計適用于不同的場合,要根據流體特性來選擇合適的流量計。在DMF回收工藝中,渦街流量計發揮其卓越的性能,完全契合該流體特性,精準的控制工藝參數。只要對渦街流量計的性能和特點全面掌握,在實際生產中才能應對自如并解決問題。
